POE-PAN16-GB Gigabitový stíněný 16-portový PoE panel POE-PAN16-GB

Podrobný popis

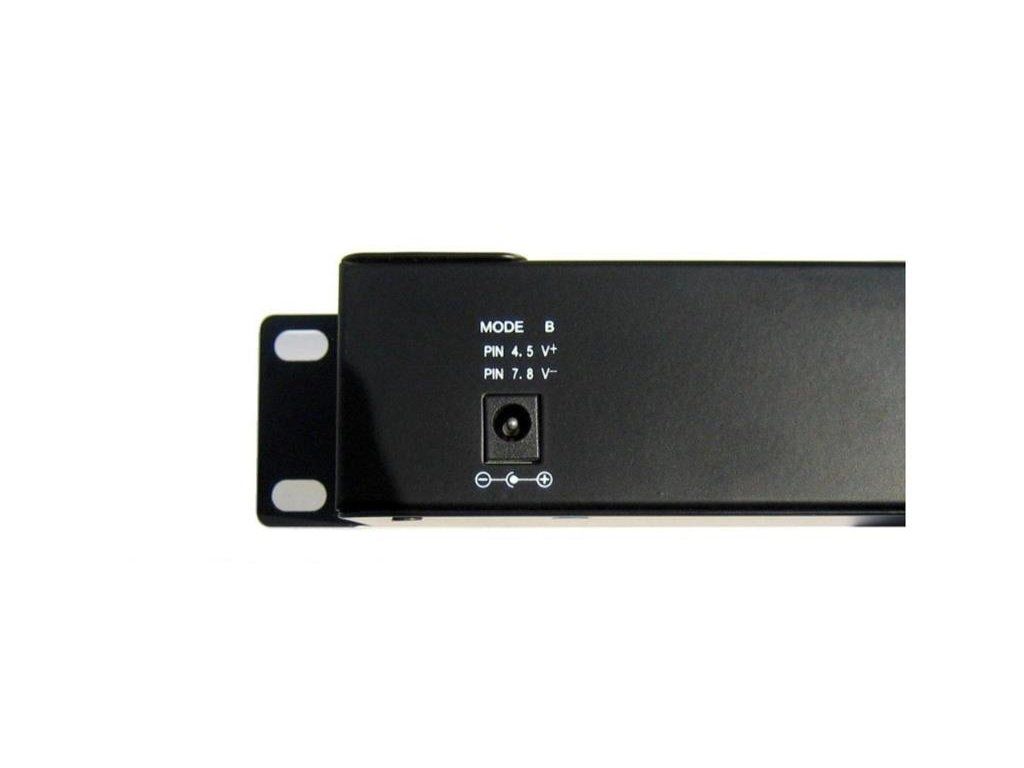

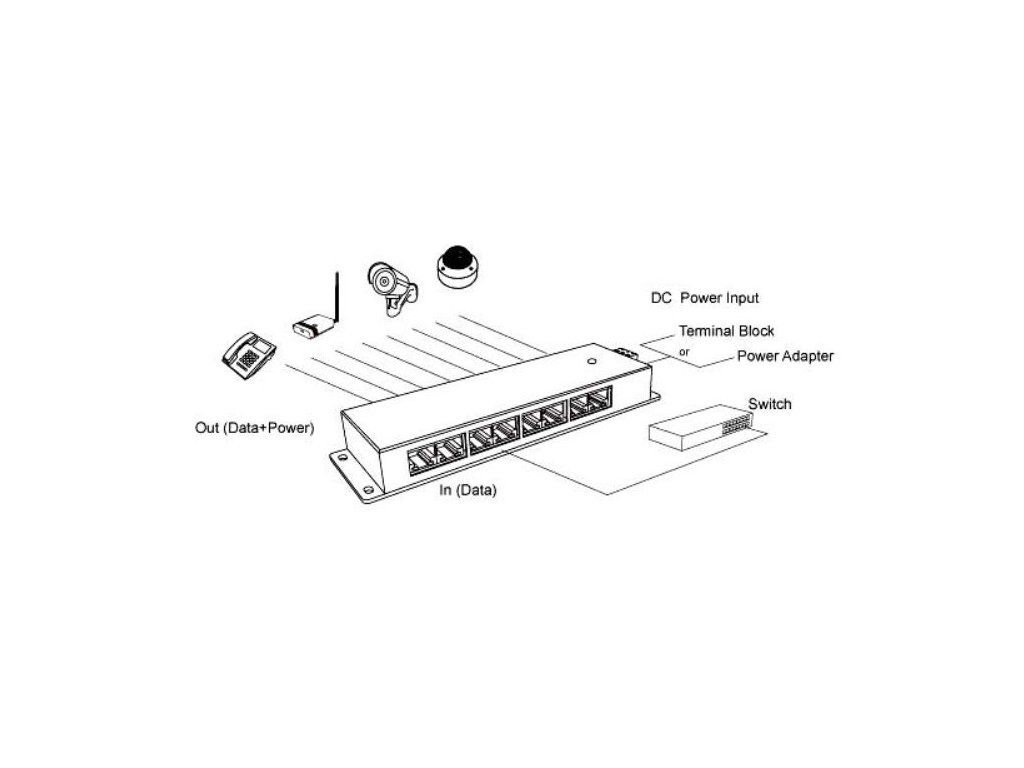

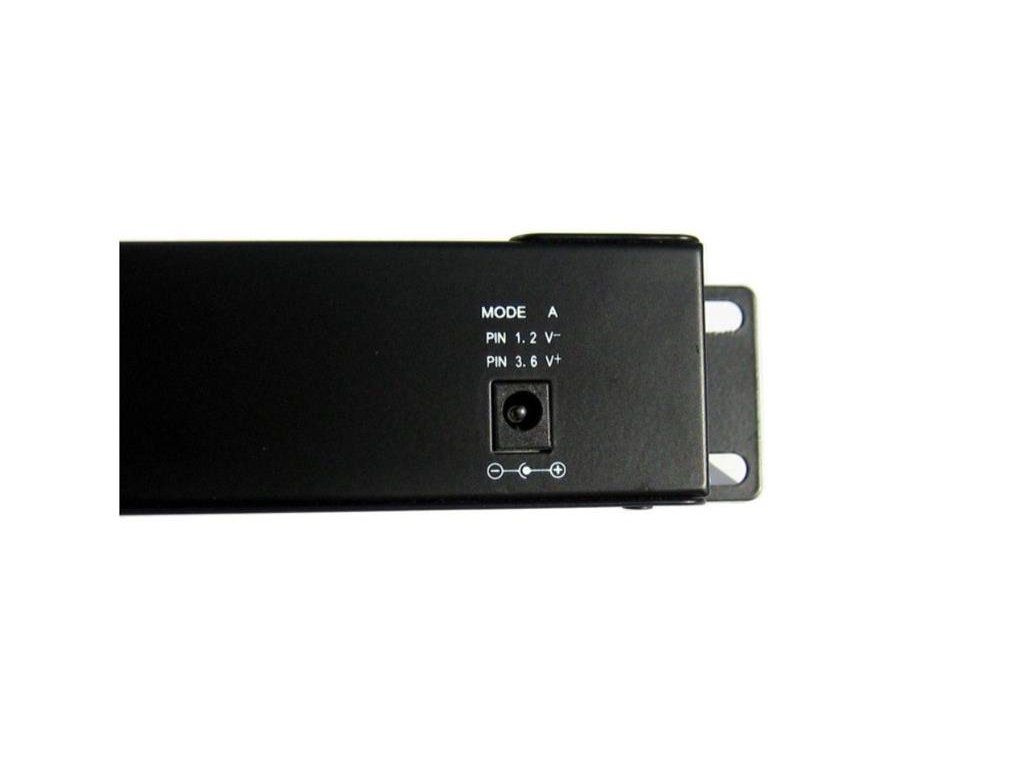

Panel do 19" racku integrující 16 gigabitových stíněných pasivních POE injektorů s napájecím rozsahem 24 - 57V. Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot. Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, zemnění vyvedeno do casu. Třístupňová LED signalizace proudových hodnot na čtyřech skupinách portů: • 0 - 20mA (bez zátěže) • 0 - 400mA (zelená led) • Vyšší než 400mA (červená led) Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.). Vstup pro napájení prostřednictvím jednoho ze dvou 2.1mm 60V jacků, z obou vstupů je vždy zároveň napájeno všech 16 portů v POE režimu dle zvoleného A/B vstupu: Režim A: Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 1/2- a 3/6+ (jako např. IP, kamery, IP telefony, aktivní prvky CISCO apod.). Data po všech 4 párech. Režim B:. Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 4/5+ a 7/8- (jako např. aktivní prvky MIKROTIK, UBIQUITI). Data po všech 4 párech. Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace. Maximální povolené příkonové hodnoty na vstupu do POE panelu: 24V: 250W (10A) 48V: 500W (10A) Upozornění: Nelze kombinovat zapojení Ubiquiti 100Mbps produktů vyžadujících 24V zdroj a produktů vyžadujících 48V zdroj z důvodu rozdílného chování POE portu Ubiquiti zařízení napájených 24V od např. chování portu u produktů MikroTik. Fukce a vlastnosti: • 19" provedení • 16 portů s podporou pasivního PoE • LED kontrolka pro zjištění funkčního napájecího adaptéru • Vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu • 2 vstupní napájecí konektory - standardní jack 2.1/5.5mm • Vstupní napětí 24-57V, maximální výkon 120W Technické specifikace • Input: 24-57V/ 120W (2x 2.1 60V power jack) • Data: 1/2 & 3/6 & 4/5 & 7/8 • Power: A) 1/2- & 3/6+ B) 4/5+ & 7/8- • Weight: 1.4Kg • Dimensions: 482.6mm×44.3mm×52mm • Ethernet: TIA/EIA 568 Cat5E, Cat6E • Standards: passive PoE • Data rate: 10/100/1000Mbps • Connectors: 16x shielded GB RJ-45 • Operating Temperature: 0°C ~ 40°C • Storage Temperature: -40°C ~ +70°C • Operating Humidity: 10% ~ 80%RH • Storage Humidity: 5% ~ 90%RH • Certifications: CE
