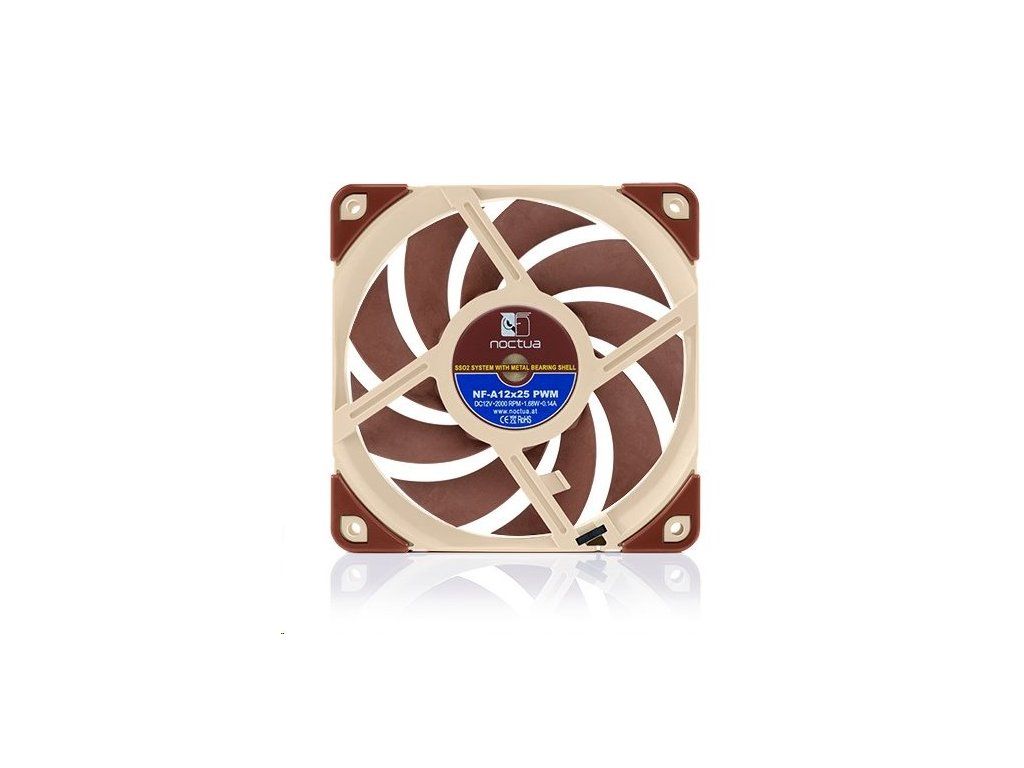

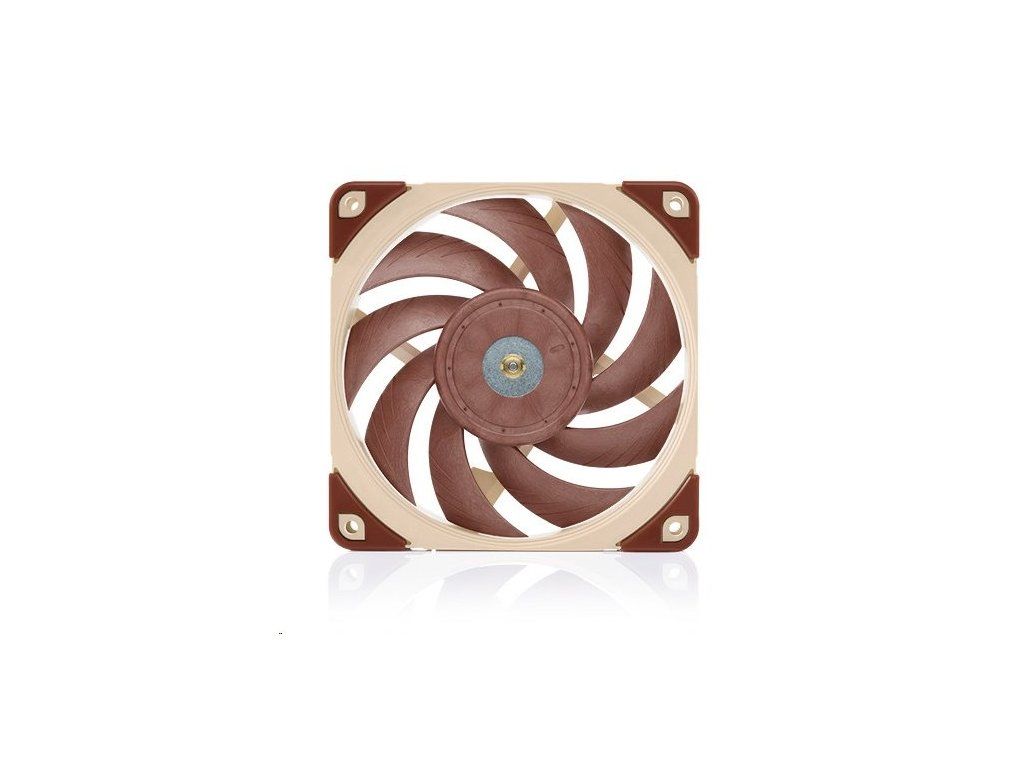

Noctua NF-A12x25 PWM ventilátor 120x120x25mm NF-A12x25-PWM

Podrobný popis

Noctua NF-A12x25 je vysoko optimalizovaný 120mm ventilátor novej
generácie, ktorý integruje najnovšie inovácie spoločnosti Noctua v
oblasti aerodynamického inžinierstva s cieľom dosiahnuť
bezprecedentnú úroveň tichého chladenia.

Využíva najmodernejšie technológie ako AAO (Advanced Acoustic
Optimization) alebo Flow Acceleration Channels a spája ich s
rekordným, tesným odstupom vo vzdialenosti 0,5 mm, čo je možné
pomocou nového Sterrox® liquid-crystal polymer (LCP) materiálu,
rovnako ako aj kovovým obalom náboja motora a osky pre maximálnu
presnosť.

Vďaka prístupu série Noctua A je NF-A12x25 skutočný všestranný
model, ktorý prináša vynikajúce výsledky vo všetkých typoch
použitia, bez ohľadu na to, či je to v aplikáciách s nízkou
impedanciou, orientovaných na prúdenie vzduchu, impedancia,
tlak-náročné scenáre, ako sú napr. chladiče / pasívy a vodné
chladiče / radiátory. 4-pin verzia PWM podporuje plnoautomatické
ovládanie rýchlosti pomocou PWM a je vybavená Low Noise adaptérom,
ktorý znižuje maximálnu rýchlosť z 2000 na 1700 otáčok za minútu.

S vynikajúcou plynulosťou chodu, SSO2 ložiskami značky Noctua,
bohatým balíčkom príslušenstva a 6-ročnou zárukou je NF-A12x25
produktom špičkovej kvality.

Jeho vynikajúca účinnosť, špičková konštrukcia a priekopnícke
materiály z neho robia elitnú voľbu pre najnáročnejšie požiadavky.



Technologické vlastnosti:



Výkon novej generácie - ventilátory Noctua 120 mm, ako napríklad
NF-F12 a NF-S12A, sú známe ako najlepšie na trhu a získali viac ako
400 ocenení a odporúčaní od medzinárodnej tlače. S ďalšou vylepšenou
účinnosťou a novým špičkovým inžinierstvom predstavuje NF-A12x25
ďalší krok vo vývoji a výrobe.

Vysoko optimalizovaná krivka P / Q pre všetky aplikácie - skvelý
aerodynamický dizajn NF-A12x25 umožňuje krivku tlaku (P / Q), ktorá
je extrémne silná v kritickej strednej časti. Znamená to, že
NF-A12x25 je skutočný koncový produkt s vynikajúcim výkonom pri
požiadavkách na statický tlak aj pri aplikáciách vyžadujúcich
prúdenie vzduchu.

Vynikajúca akustika pri aplikácii - zatiaľ čo veľa ventilátorov
produkuje nepríjemné zvuky vysokej hladiny hluku pri inštalácii v
typických aplikáciách, ako napríklad na chladičoch alebo
radiátoroch, NF-A12x25 bol starostlivo vyladený pre optimálnu
akustiku pri aplikácii. Vytvára hladký, príjemný frekvenčný profil a
prekvapujúco nízke hladiny akustického tlaku (SPL) pri práci proti
protitlaku.

Flow Acceleration Channels - rotor NF-A12x25 je vybavený tzv. Flow
Acceleration Channels. Tým, že sa zrýchľuje prúdenie vzduchu v
rozhodujúcich oblastiach vonkajších lopatiek, toto opatrenie znižuje
oddeľovanie prietoku od sania a tým vedie k lepšej účinnosti a
nižšiemu hluku.

Vysoko tesný priestor medzi lopatkou a okrajom rámčeka - NF-A12x25
má tesnú vzdialenosť od špičky (vzdialenosť medzi špičkami čepele a
vnútornou časťou rámu) iba 0,5 mm. Tento vysoko ambiciózny dizajn
stanovuje nový štandard pre ventilátory s rozmermi 120 mm a pomáha
NF-A12x25 efektívnejšie pracovať proti protitlaku, napríklad na
chladičoch alebo radiátoroch, tým, že znižuje úniky prietoku medzi
lopatkami a rámom.

Kovom vystužený náboj motora - stredový náboj motora NF-A12x25 je
vyrobený výlučne z ocele a montáž na nápravu je vystužená prídavnou
mosadznou konštrukciou. V kombinácii - obidve opatrenia zabezpečujú
dokonalú presnosť a zvýšenú stabilitu kritickej oblasti náboja.

Sterrox® liquid-crystal polymer compound - rotor NF-A12x25 je
vyrobený z novej zlúčeniny Noctua Sterrox® z kvapalných kryštálov
(LCP), ktorá má extrémnu pevnosť v ťahu, mimoriadne nízky koeficient
tepelnej rozťažnosti a tlmiace vlastnosti, ktoré sú ideálne na
zníženie javov rezonancie a vibrácií v moderných konštrukciách
ventilátorov.

AAO rámček - rámček Noctua AAO (Advanced Acoustic Optimization)
obsahujú integrované antivibračné podložky, rovnako ako proprietárne
Stepped Inlet Design a vnútorné povrchové mikroštruktúry Noctua,
ktoré spresňujú účinnosť ventilátora / hluk.

Stepped Inlet Design - noctua's Stepped Inlet Design pridáva
turbulenciu k prítoku, aby sa uľahčil prechod z laminárneho prúdu na
turbulentný prietok, ktorý znižuje tónový vstupný šum, zlepšuje
prichytenie prietoku a zvyšuje sací výkon, najmä v prostredí s
obmedzeným priestorom.

Vnútorné povrchové mikroštruktúry - vďaka špičkám lopatiek
ventilátora, ktoré prechádzajú cez hraničnú vrstvu vytvorenú
vnútornými povrchovými mikroštruktúrami, je výrazne potlačená
separácia prietoku od sacieho okraja lopatiek, čo vedie k zníženiu
hluku pri prechádzaní lopatkami a k zlepšeniu prúdenia vzduchu a
tlaku.

Integrované antivibračné podložky - integrované antivibračné
podložky vyrobené z extramäkkého silikónu minimalizujú prenos
minútových vibrácií pri zachovaní plnej kompatibility so všetkými
štandardnými skrutkami a inými montážnymi systémami

Tesnenie proti vibráciám pre radiátory vodného chladenia - NF-A12x25
obsahuje silikónové tesnenie, ktoré sa môže použiť pri inštalácii
ventilátora na radiátory vodného chladenia, alebo iné aplikácie,
ktoré profitujú z pevnejšieho uzáveru s ventilátorom. Tesnenie
pomáha tlmiť nepatrné vibrácie a znížiť stratu vzduchu medzi
ventilátorom a chladičom pre optimálny chladiaci výkon.

Ložisko SSO2 - model NF-A12x25 je vybavený ďalšou optimalizovanou
druhou generáciou známeho, časom testovaného ložiska SSO značky
Noctua. Pri SSO2 je zadný magnet umiestnený bližšie k osi, aby
poskytol ešte lepšiu stabilitu, presnosť a trvanlivosť.

Kovové puzdro ložiska - s cieľom zaručiť najvyššiu možnú mieru
presnosti výroby, minimálnu toleranciu a vynikajúcu dlhodobú
stabilitu, NF-A12x25 integruje CNC frézované, ložiskové puzdro
vyrobené výhradne z mosadze.

Custom designed PWM IC with SCD podpora plne automatickej PWM
regulácie otáčok, NF-A12x25 používa Noctua na zákazku navrhnutý
NE-FD1 PWM IC, ktorý integruje (SCD) technológiu. Tým, že poskytuje
plynulejšie momentové impulzy, tlmí SCD PWM prepínanie zvukov, a tak
je ventilátor tichší pri nižších rýchlostiach.

Smooth Commutation Drive 2 - najnovšia verzia systému Noctua
Advanced Smooth Commutation Drive zaručuje vynikajúcu plynulosť
chodu tým, že eliminuje zmeny krútiaceho momentu a spínacie hluky.
Vďaka tomu je ventilátor mimoriadne tichý aj na blízke vzdialenosti.

Voliteľný adaptér pre vodné radiátory s rozmermi 140 mm - vďaka
svojej vynikajúcej účinnosti môže NF-A12x25 prekonať mnohé 140mm
ventilátory. V kombinácii s voliteľným rámom adaptéra NA-FMA1, ktorý
umožňuje inštaláciu na radiátory s priemerom 140 mm, je NF-A12x25
skvelý upgrade pre vodné chladiče na báze 140 mm.

Low Noise Adaptér a káble v balení - okrem Low Noise odporového
kábla sa nachádza v balení aj sada káblov - 30cm 4pin PWM
predĺženie, 4pin Y adaptér.





Technické vlastnosti:



Rozmer: 120x120x25 mm

Rozmery inštalačných dier: 105x105 mm

Konektor: 4-pinový PWM

Ložisko: SSO2

Geometria rotora: A séria s Flow Acceleration Channels

Geometria rámčeka: AAO

Materiál: Sterrox® LCP

Rýchlosť otáčania (+ / - 10%): 2000 RPM

Rýchlosť otáčania sa L.N.A. (+ / - 10%): 1700 RPM

Min Otáčky (PWM) (+/- 20%): 450 RPM

Prietok vzduchu: 102,1 m3 / h

Prietok vzduchu s L.N.A.: 84,5 m3 / h

Hlučnosť: 22,6 dB (A)

Hlučnosť s L.N.A.: 18,8 dB (A)

Statický tlak: 2,34 mm H2O

Statický tlak s L.N.A.: 1,65 mm H2O

Max. Vstupný výkon: 1,68 W

Max. Vstupný prúd: 0,14 A

Napätie: 12 V

Napätie PWM: 5V

MTBF> 150.000 h

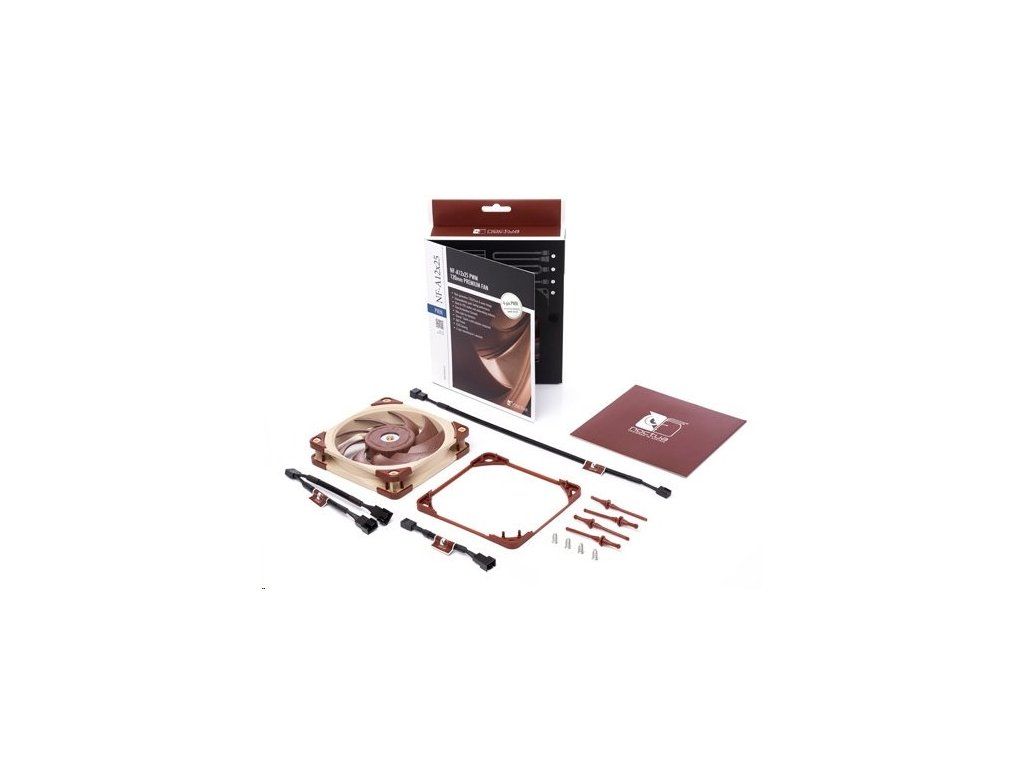

Balenie: Low-Noise Adapter (L.N.A.), 4-Pin Y-kábel, Predlžovací
kábel 30 cm PWM, NA-AV2 antivibračné skrutky, 4 skrutky klasické,
antivibračný, silikónový rámček pre radiátory vodného chladenia
